Шумоизоляция Toyota Highlander IV в Твери
Перед выполнением работ, мы составляем индивидуальный проект шумоизоляции и согласовываем его с клиентом. В данном фотоотчете хозяином автомобиля были выбраны материалы серии «EXPERT», в котором применяются самые современные и эффективные виброизоляционные, шумопоглощающие и звукоизолирующие материалы. Данный комплект материалов является максимальным и предлагает лучший результат, которого можно достигнуть.
Путем практического применения мы остановились на материалах торговой марки SGM, отличительной особенностью которых является:
● широкий ассортимент продукции в Твери, что дает возможность владельцу самому принимать участие в выборе комплекта материалов на его автомобиль;
● отличное качество на всех линейках от базового до премиального класса;
● постоянное модернизация и улучшение эффективности применяемых материалов со стороны завода изготовителя;
● разумная ценовая политика для конечного потребителя;
● отличные отзывы автовладельцев после выполнения работ по шумоизоляции.
Фотоотчет о проделанной работе
Toyota Highlander IV (XU70) - это большой семейный кроссовер, который ценят за простор, надежность и статус, но акустический комфорт не входит в число его сильных сторон. Как и у многих современных Toyota, инженеры сделали упор на гибридную экономичность, безопасность и практичность, а шумоизоляции уделили второстепенное внимание. Владельцы отмечают заметный шум от дороги и колесных арок, а на высоких скоростях добавляется аэродинамический гул. Особенность гибридной версии усугубляет ситуацию: когда автомобиль движется на электротяге, двигатель практически не слышен, и шум от шин и улицы становится особенно отчетливым и навязчивым. При этом резкое ускорение вызывает громкий и резкий звук работающего ДВС, который пробивается в салон. Учитывая, что Highlander традиционно покупают на долгие годы и редко меняют после первой покупки, такая доработка становится вложением в комфорт на весь срок службы автомобиля.

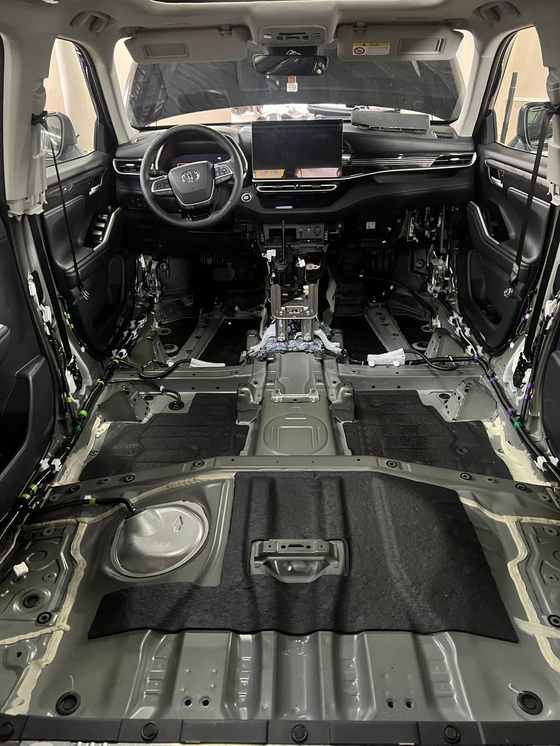

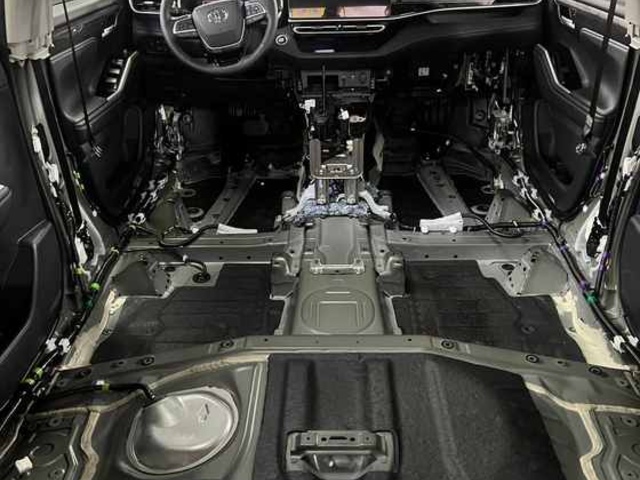

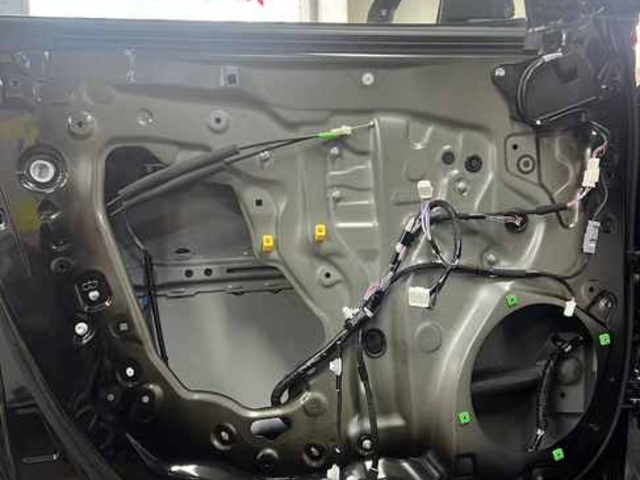

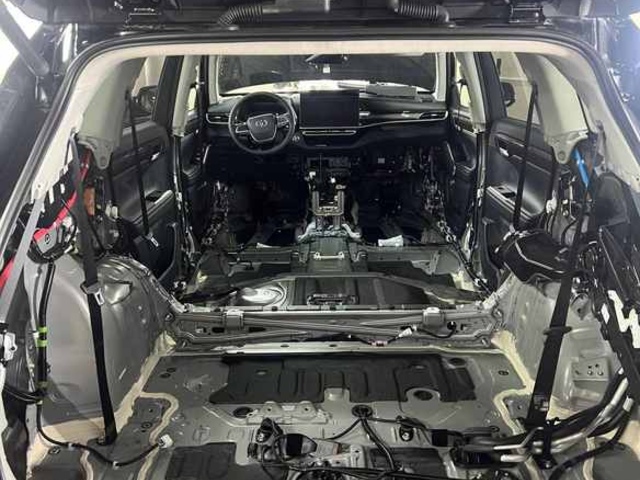

После разборки салона мы тщательно подготавливаем кузов: удаляем весь мусор и пыль, очищаем поверхности и финишно обезжириваем металл. Это гарантирует максимальную адгезию виброизоляционных материалов, их надежное сцепление и долговечность результата даже при самых суровых условиях эксплуатации.

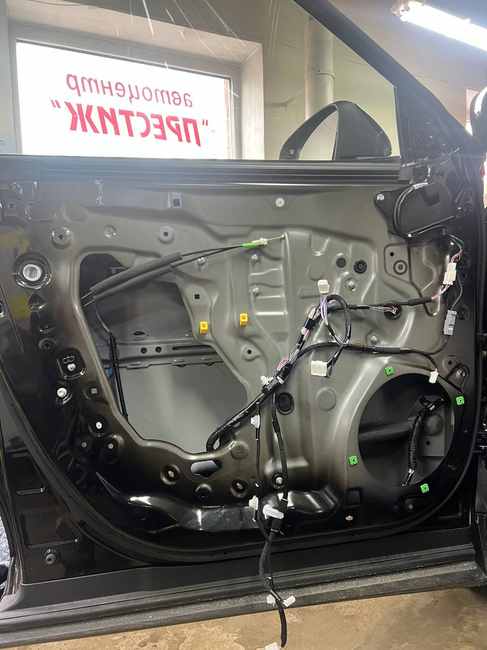

Шумоизоляция дверей Toyota Highlander IV
Правильная шумоизоляция дверей:
● существенно снизит шум от проезжающих рядом авто;
● устранит вибрации металлических элементов двери, предотвращая дребезжание и скрипы;
● повысит качество звука от динамиков;
● обеспечит глухой звук закрывания дверей;
● повысит теплоизоляцию в салоне.

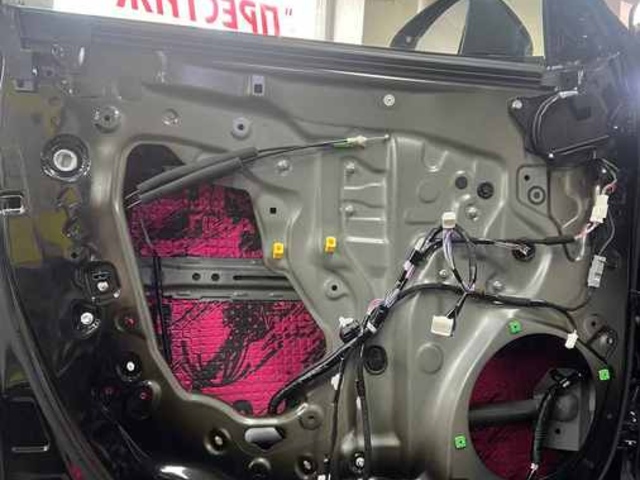

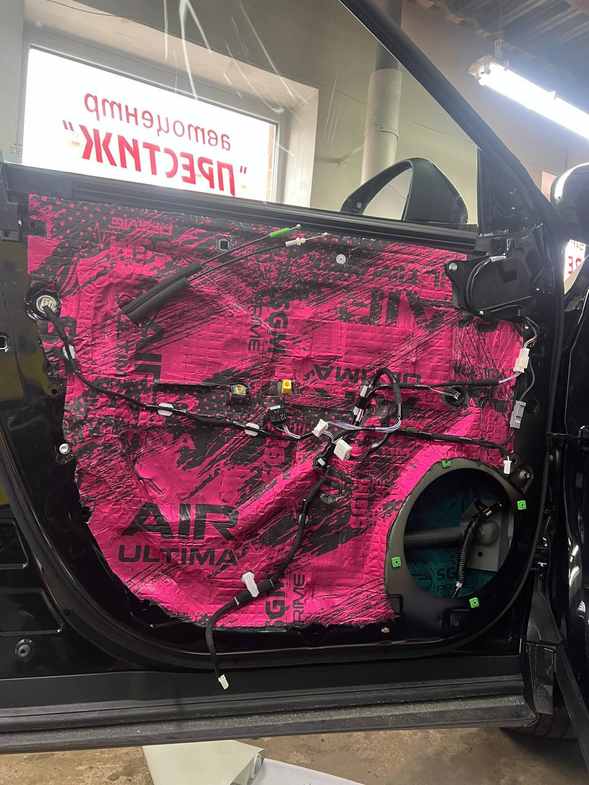

Слой №1. Шумоизоляция начинается с монтажа на внешней лист металла двери вибродемпфирующего (вибропоглощающего) материала SGM Air Ultima 2 мм матово розового цвета с черным принтом бренда. Данная виброизоляция относится к серии «PRIME» экспертной линейки SGM. Материал был специально разработан химиками-технологами завода, как облегченный материал. Благодаря введению специальных добавок в состав мастики удалось достичь желаемого эффекта без ухудшения виброизоляционных свойств. Такая обработка позволяет снизить общий вес шумоизоляционного материала, включая его массу на участках с повышенными требованиями к нагрузке - например, на дверях, где избыточный вес может ускорить износ петель.

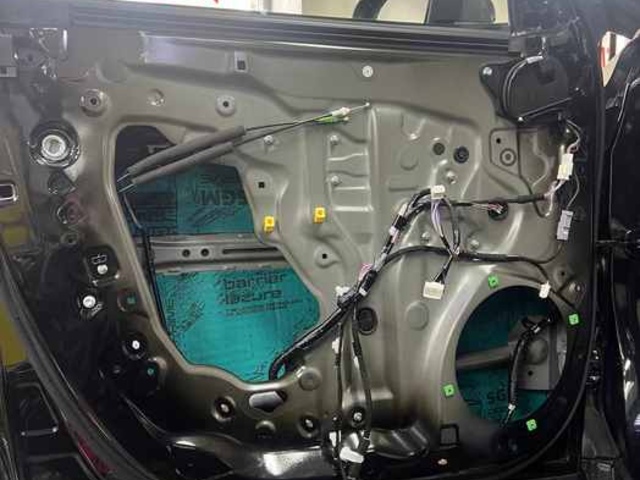

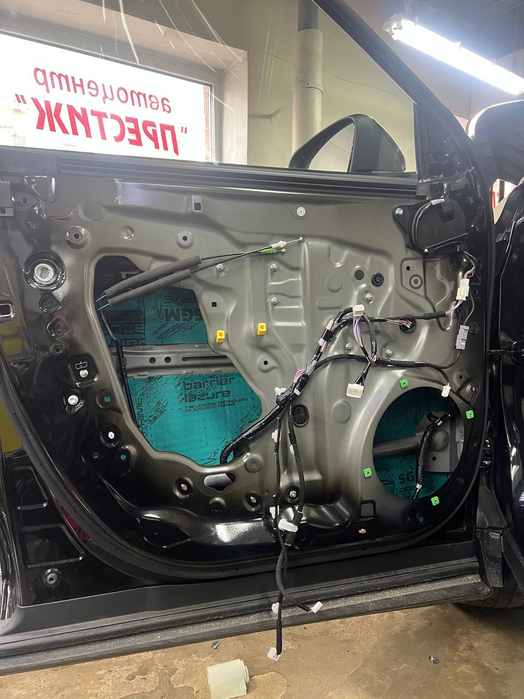

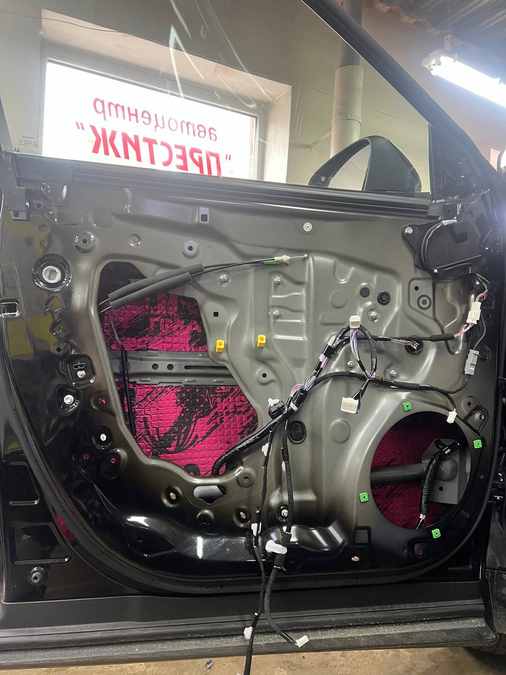

Слой №2. Вторым слоем на виброизоляцию укладываем мембрану Barrier Lazure 5 мм - это специальный, многослойный, тепло-звукоизолирующий, влагостойкий материал, применяемый в качестве второго слоя при шумоизоляции дверей и крыльев. Данный материал имеет закрытоячеистую структуру шумопоглощающего слоя, что очень важно, так как в дверях может скапливаться конденсат, по этой же причине материал имеет герметичную клеевую основу. На рынке шумоизоляционных материалов данные мембраны появились не так давно и сразу завоевали популярность, так как их звукоизоляционные характеристики превосходили применяемые до этого материалы в 3-4 раза.

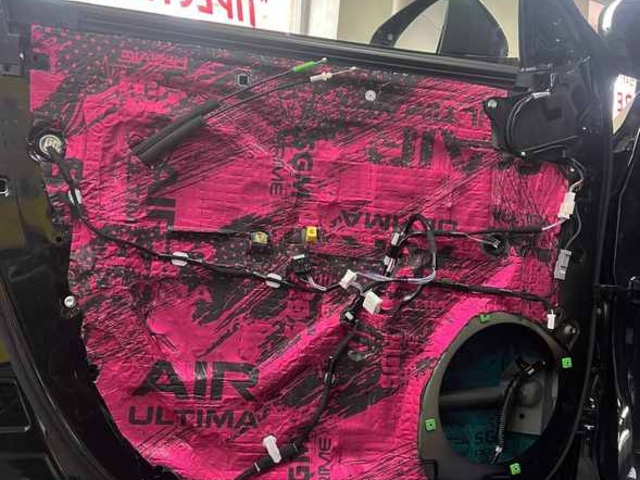

Слой №3. Шумоизоляцию дверей мы выполняем в пять слоев, поэтому не хочется сильно утяжелять двери и общую массу автомобиля виброизоляцией 3 мм. Она нам еще пригодится для снятия вибрации с пола и багажника. Поэтому на внутренний лист металла двери со стороны салона производим монтаж уже известной нам виброизоляции Air Ultima 2 мм. Чтобы сформировать герметичный объем внутри двери и повысить качество звука от динамиков, необходимо заклеить материалом все технологические отверстия.

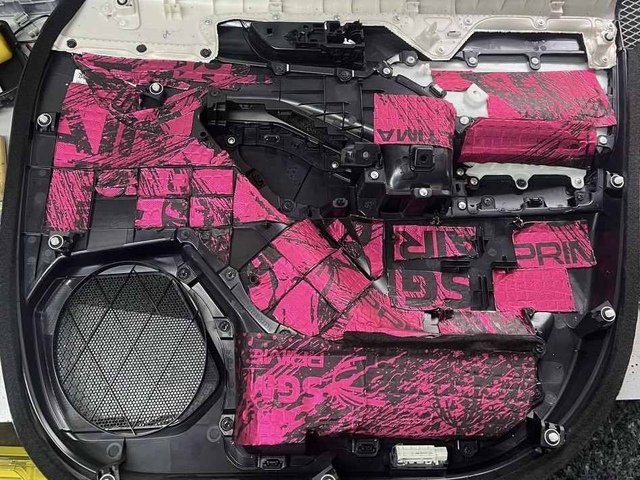

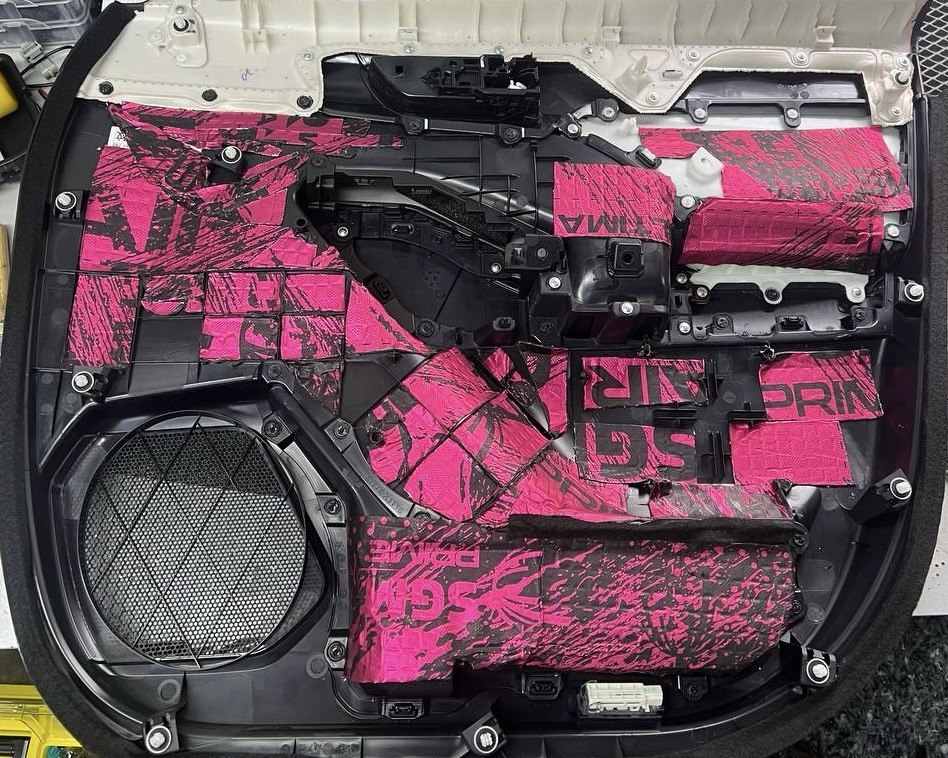

Слой №4. Под действием работающего динамика на пластиковую обшивку двери (карту двери) передается значительная часть вибрации. Для того чтобы пластик не резонировал под ее воздействием и не издавал дополнительный шум, его также необходимо слегка обработать виброизоляцией Air Prime 2 мм. Как правило, карта двери имеет сложный рельеф, поэтому материал следует монтировать на ровные и плоские участки.

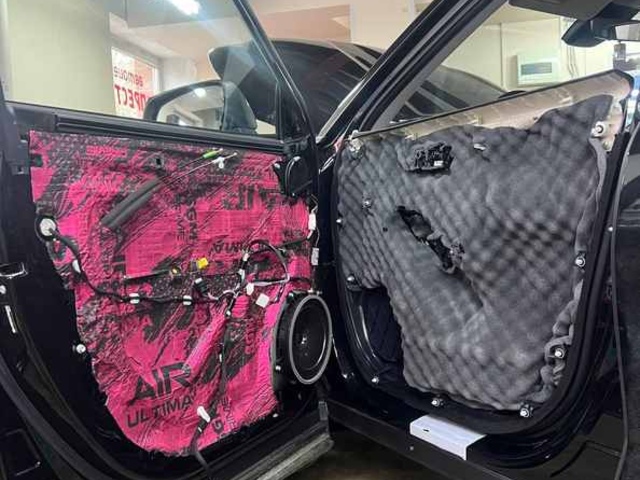

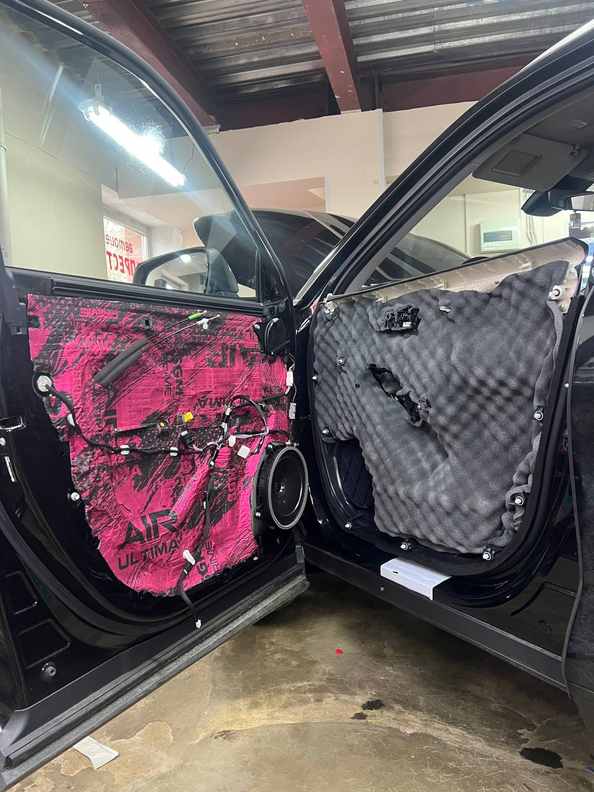

Слой №5. На пластиковую обшивку дверей, которая уже защищена виброизоляцией, мы устанавливаем звукопоглощающий материал SGM BlackVell 15 мм. Этот материал имеет открыто ячеистую структуру и волнистую форму. Изготавливается данный материал из специальной марки поролона с микро ячеистой структурой, что способствует улучшению акустических характеристик и еще большему поглощению высокочастотных волн. Материал дополнительно пропитывается и обрабатывается для повышения акустических свойств. Монтаж производится целыми листами, что позволяет минимизировать количество стыков и обеспечить более эффективное поглощение звуковых волн. Также мы в нашей студии в Твери обрабатываем контур обшивки двери специальной антискрипной лентой, что позволяет предотвратить появление сверчков и скрипов, которые могут возникать в момент трения металлических и пластиковых элементов частей двери.
Шумоизоляция пола салона Toyota Highlander IV
Пол салона (передние арки, тоннель) - это особо вибронагруженные места в авто (гул от колес). Именно полу нужно уделить особое внимание, особенно если вы хотите сэкономить и не делать шумоизоляцию арок снаружи автомобиля. Для борьбы с низкочастотными шумами приходят на помощь вибродемпферы толщиной 3-4мм.

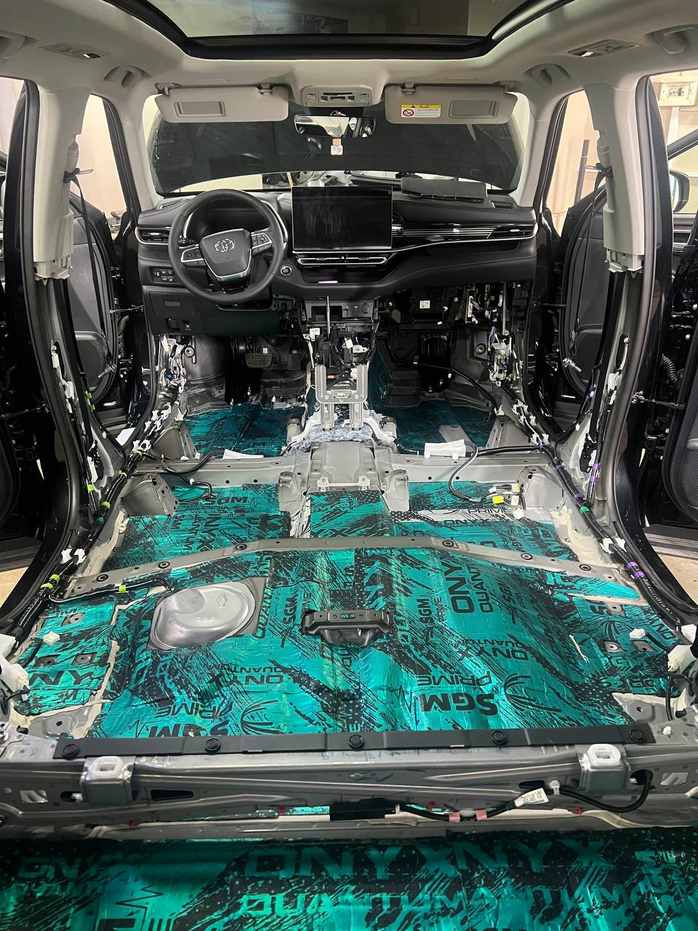

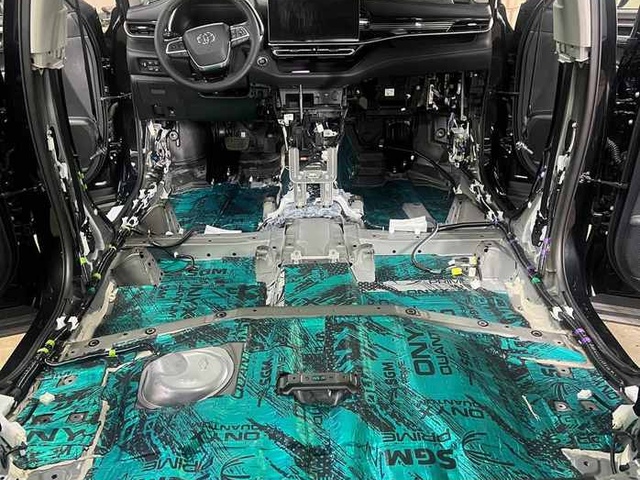

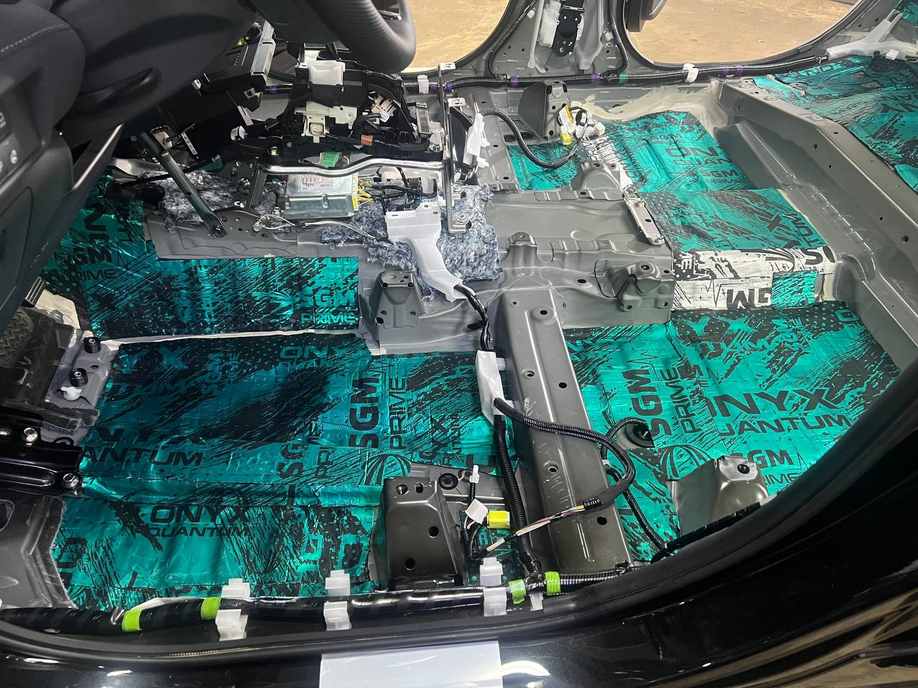

Слой №1. Монтаж виброизоляции SGM Onyx Quantum 3 мм начинается из-под торпеды и далее по всему полу салона автомобиля, захватывая передние арки и тоннель. Данная виброизоляция обладает одним из самых высоких КМП 0.49, что позволяет значительно снизить шум и вибрацию, которая исходит от дорожного полотна. Фольга толщиной 120 микрон, позволяет сделать днище машины не только менее вибронагруженным, но и более собранным. Своего рода это большой каркас, который положительно сказывается на том, как машина держит дорогу и ведет себя в поворотах.

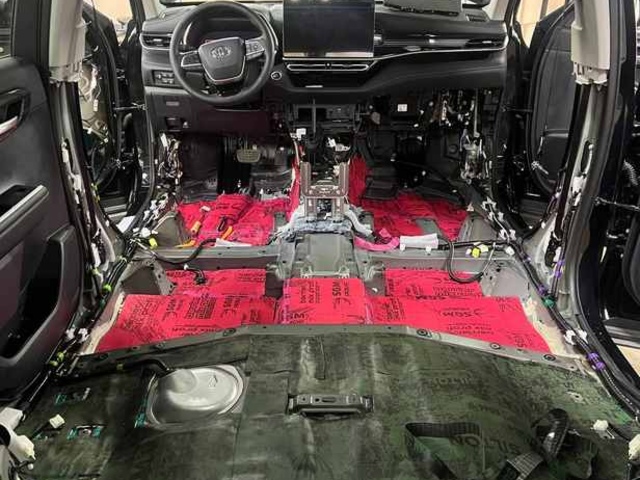

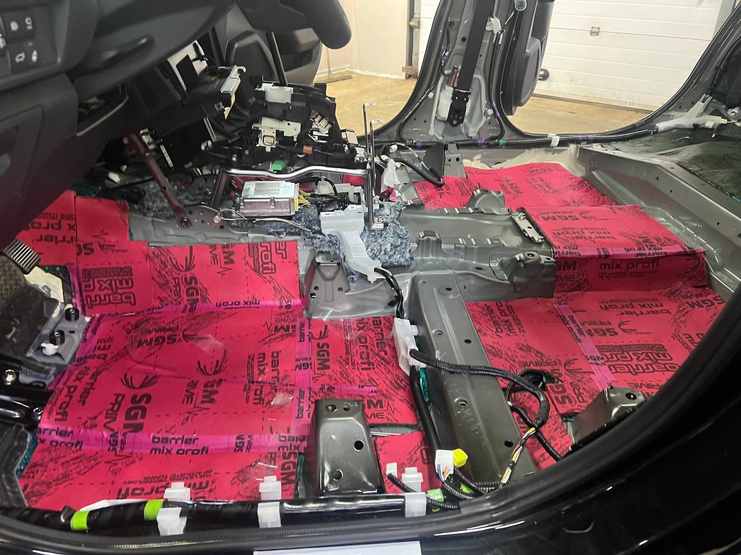

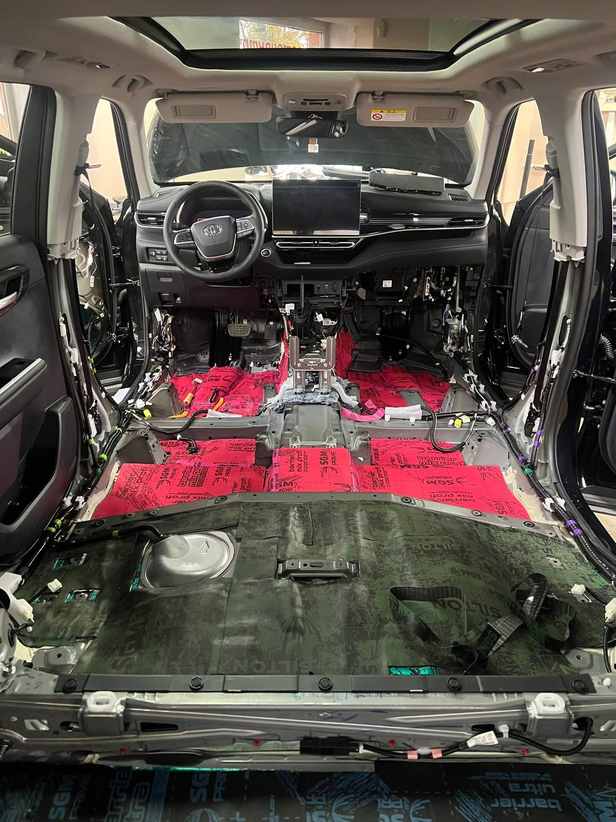

Слой №2. Звукоизоляционные мембраны играют ключевую роль в снижении шума в автомобиле. Конструкция данных материалов действительно напоминает сэндвич, где каждый слой отвечает за определенные звукопоглощающие и виброизолирующие свойства. На сегодняшний день - это самые эффективные материалы, которые применяются в качестве второго слоя на пол автомобиля. В данном автомобиле использовался Barrier Mix Profi 9 мм, самый эффективный мембранный материал, который есть на рынке. Данный материал отлично зарекомендовал себя и быстро занял свое лидирующее место, благодаря разумной ценовой политике и лучшему результату по уровню снижения шума. Укладка мембраны от торпеды до задних сидений - это эффективный способ изолировать звук от дороги и двигателя. При этом использование более тонкой мембраны SGM Silton 4 мм в местах с ограниченным пространством, как под задними сиденьями - разумный подход, обеспечивающий баланс между звукоизоляцией и совместимостью с конструкцией автомобиля.

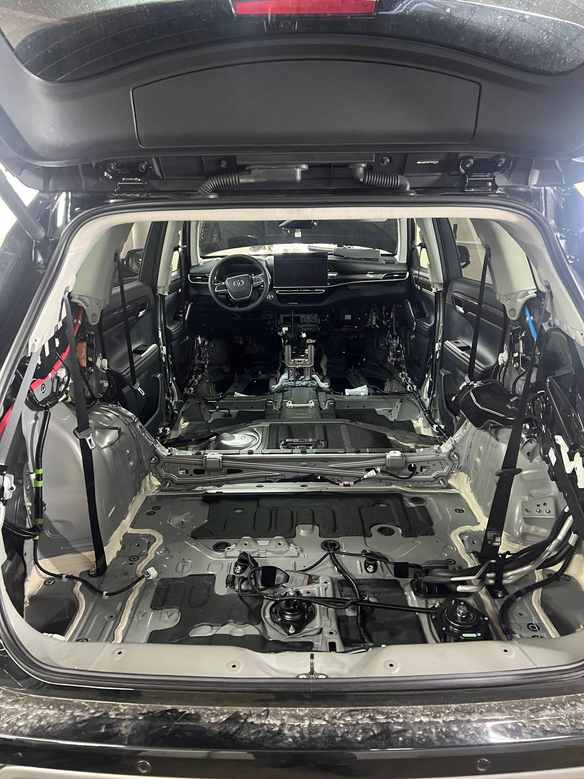

Шумоизоляция багажника Toyota Highlander IV
Пол багажника и задние арки также имеют большую вибронагрузку и на них распространяются все те же правила шумоизоляции, что и для пола салона. Специалист при расчете и подбору материалов в Твери учитывает все нюансы и тонкости шумоизоляции багажного отделения. Чтобы не было проблем с обратной сборкой пластиковых и декоративных элементов, при проектировании данного участка применяются менее толстые материалы, чем на пол салона автомобиля.

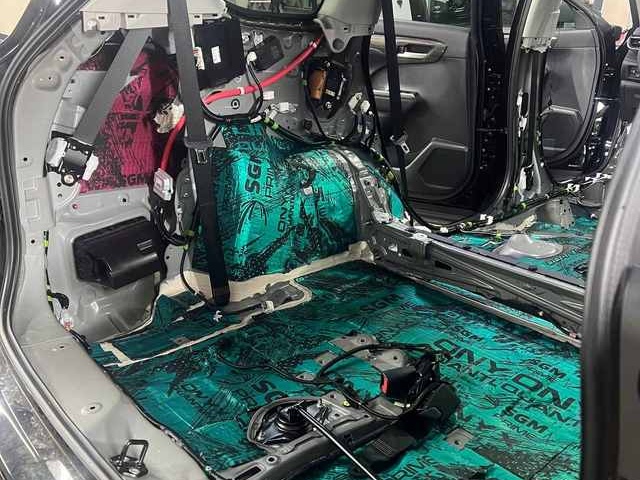

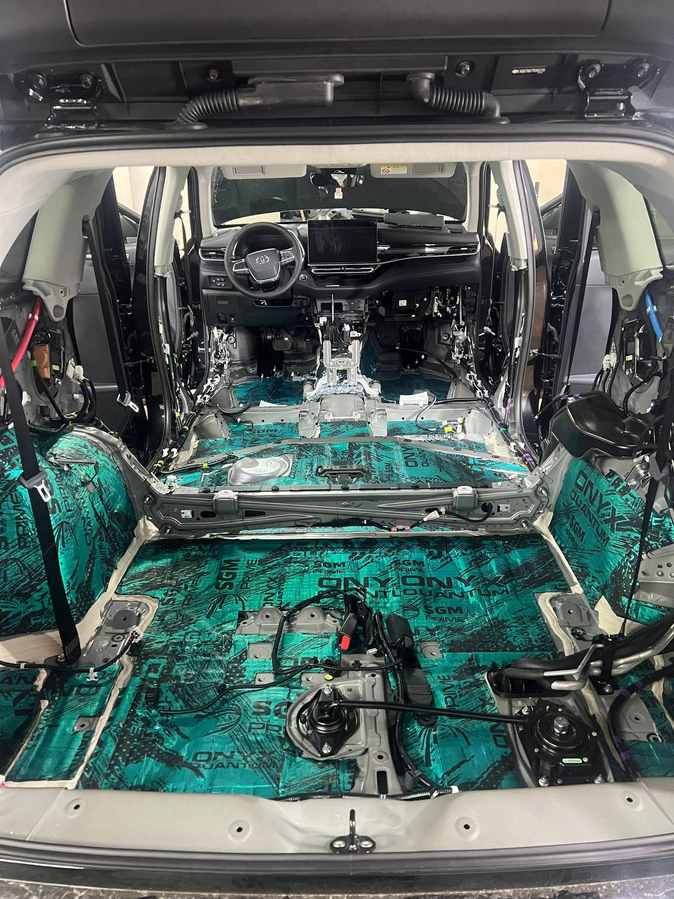

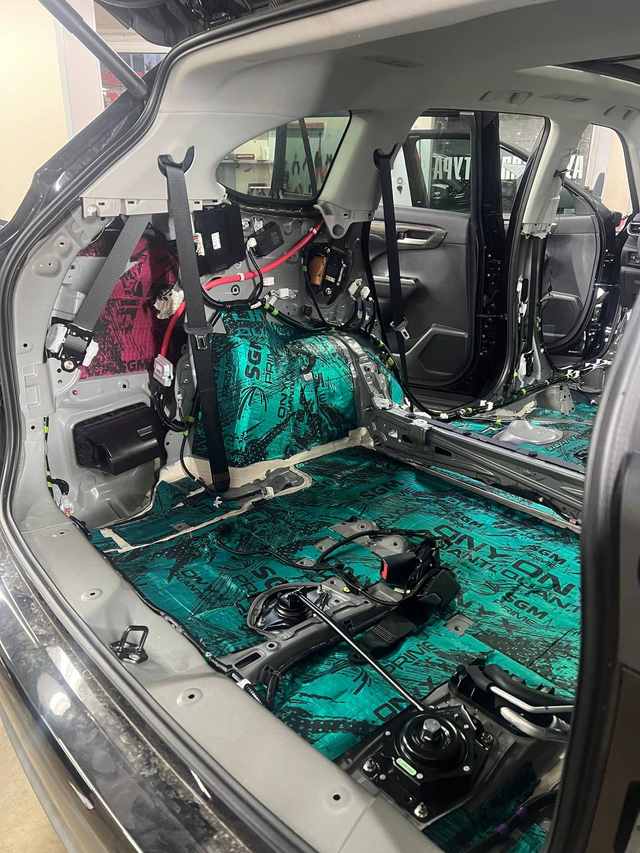

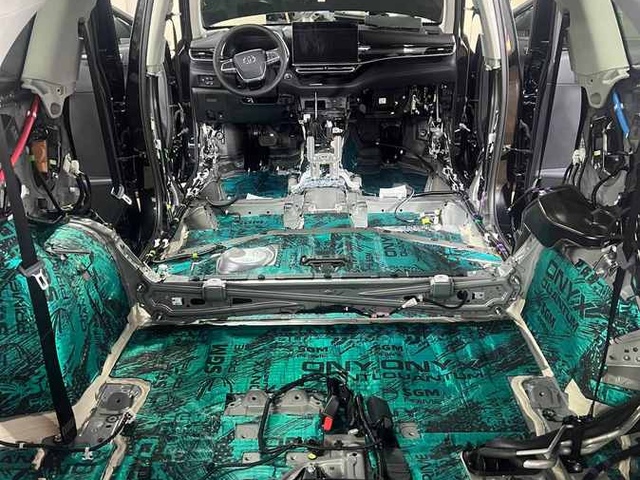

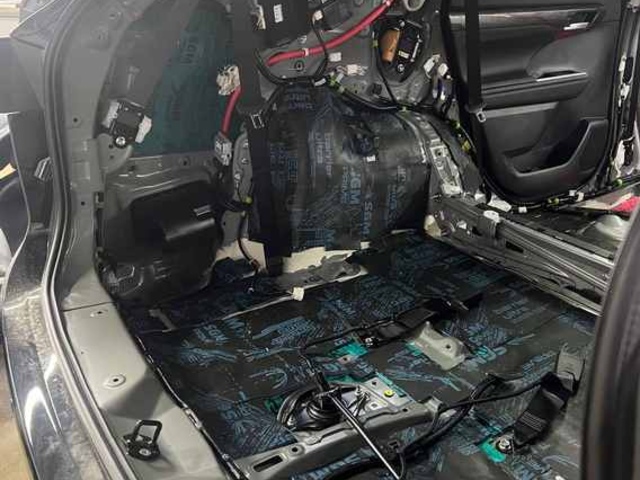

Слой №1. На пол и арки монтируем виброизоляцию SGM Onyx Quantum 3 мм. Так как арки одна из самых вибронагруженных зон, обрабатываем их виброизоляцией толщиной не менее 3 мм. На крылья укладываем SGM Аir Ultima2 мм.

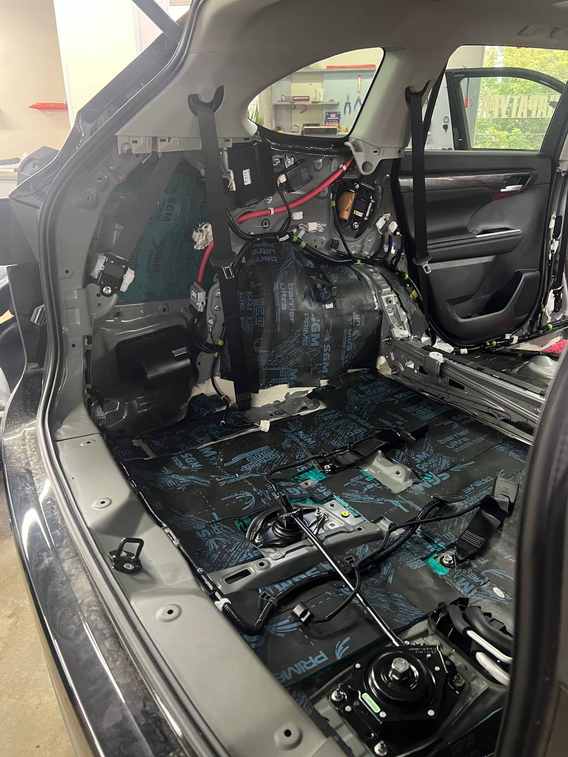

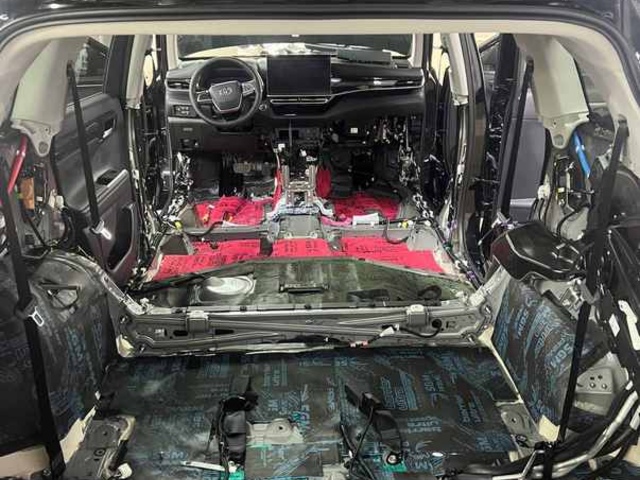

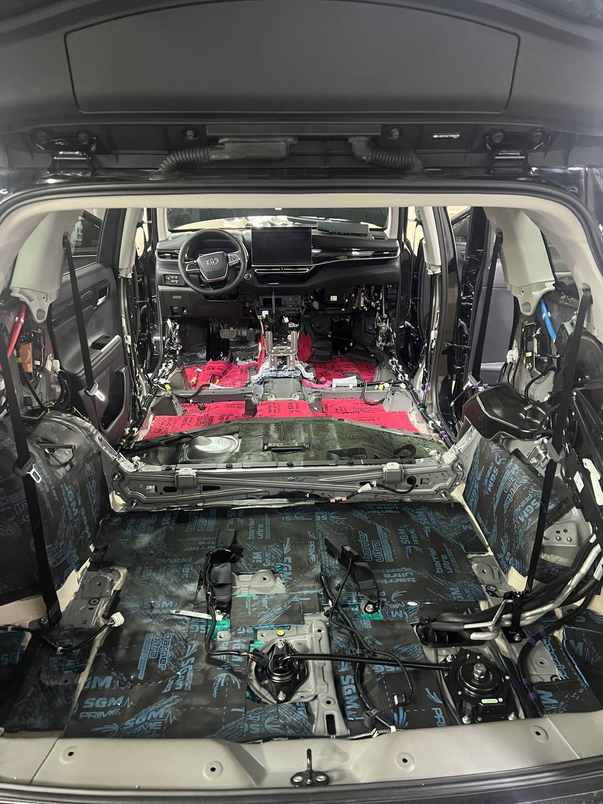

Слой №2. В качестве второго слоя на полу и в зоне запаски (где порой скапливается конденсат) мы применяем звукоизоляционную мембрану SGM Ultra 6 мм. Она содержит закрытоячеистую структура звукоизолирующего слоя. Благодаря этим характеристикам материал не боится влаги и идеально подходит для шумоизоляции данной зоны автомобиля. Стыки между материалом проклеиваются специальными стыковочными лентами для создания единого ковра на поверхности материала и устранения любой возможности проникновения влаги. На крылья монтируем звукоизоляционную мембрану SGM Lazure 5 мм.
Шумоизоляция крышки багажника Toyota Highlander IV
Обработка крышки багажника улучшает общую шумоизоляцию салона и делает его закрытие более приятным, убирая дешевые дребезжащие звуки.

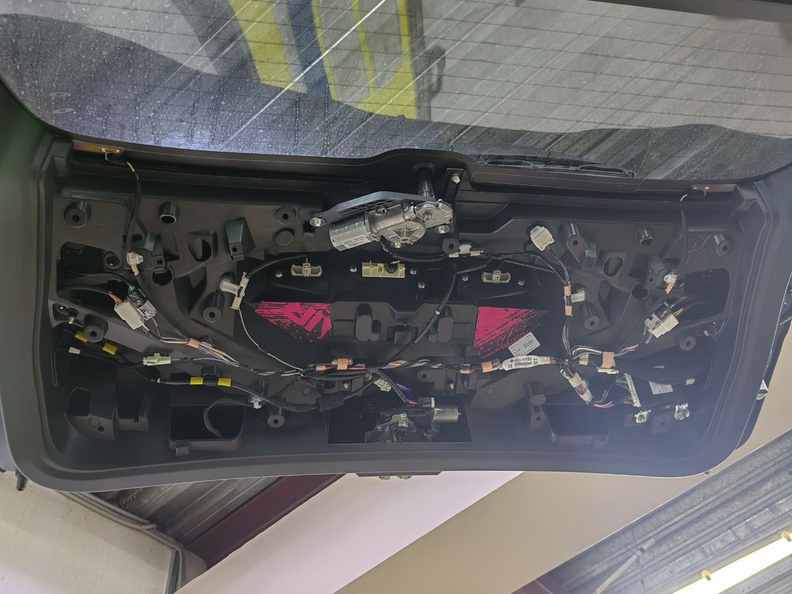

Слой №1. На внешний лист металла производится монтаж облегченной виброизоляции Air Ultima 2 мм, что естественно благоприятно сказывается на увеличение срока службы амортизаторов крышки багажника.

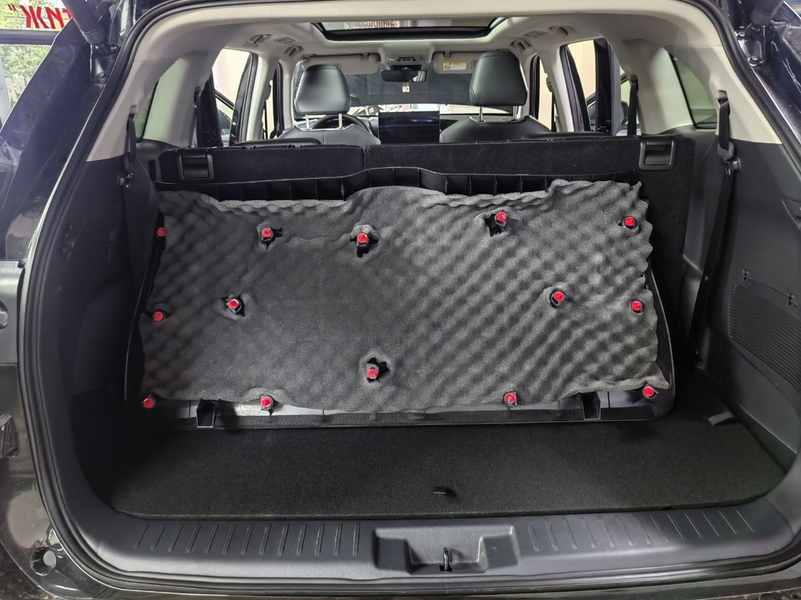

Слой №2. На пластиковую обшивку устанавливается звукопоглощающий материал SGM BlackVell 15 мм, задачей которого является поглощение шума в задней части автомобиля.
